一． 產品概述

燃料燃燒的產物是煙氣。燃料被送入鍋爐爐膛，與送入的空氣相遇后迅速燃燒，形成火焰（高溫煙氣），火焰向周圍的受熱面傳遞熱量，到達爐膛出口前燃燒過程停止。從爐膛流出的煙氣繼續向鍋爐的換熱面傳遞熱量，直達到鍋爐的排煙溫度。煙氣的成分與使用的燃料類別和送入空氣量有關，也與燃料燃燒完全和不完全有關。一般在完全燃燒后的煙氣成分是：CO2、SO2、N2和H2O。若不完全燃燒時，除上述組分外，煙氣中還有CO、CH4和H2等可燃成分。

鍋爐排煙溫度有高、中、低溫之分，煙氣的熱量可分為顯熱和潛熱。顯熱量數量取決于煙氣的溫度和煙氣組分的熱容量。潛熱大小取決于煙氣中水蒸汽的數量。煙氣的熱量約占鍋爐燃燒燃料熱值的10%左右。如此多的熱量排放掉太可惜，也造成對環境的污染。

我公司開發的煙氣熱能回收裝置是專用于鍋爐煙氣熱能回收的設備。可用于各種工業和民用鍋爐煙氣的熱能回收。

二、產品結構和工作原理

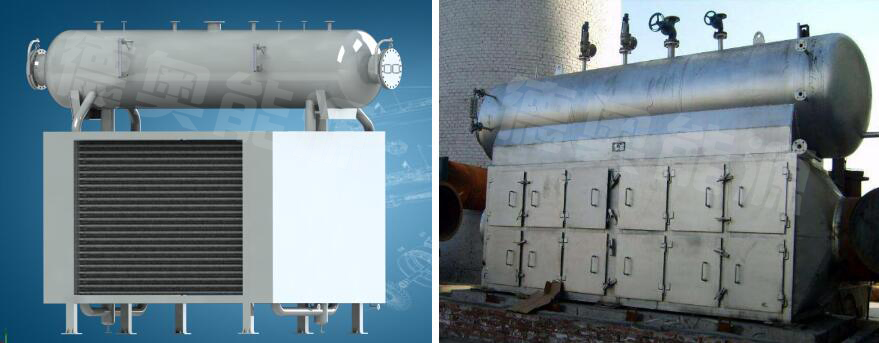

◆ 產品結構

煙氣余熱回收裝置由煙氣進口、煙氣出口、換熱器、水進口、水出口和連箱殼體組成。

◆ 產品類型

普通型使用的傳熱元件有光管和翅片管。

熱管型使用的熱管多為低溫型。

◆ 工作原理

工作原理是高溫的煙氣流經回收器是，煙氣的熱量傳給傳熱元件，傳熱元件將熱量傳給鍋爐供水。鍋爐供水溫度升高，排煙溫度降低。煙氣的部分熱能得到回收利用。

熱管是目前最有效的傳熱元件之一。熱管是利用相變進行熱量傳遞的。傳熱效率高，使用壽命長。主要特點是：

傳熱效率高，可達95%以上。

要求溫差小。

使用壽命長、安全、可靠。

結構緊湊，維護方便。

三、工藝特點

●  正常排煙溫度可降至185℃，燃氣鍋爐可降到50℃以下；

●  鍋爐的熱效率可提高2～5%。

●  可根據客戶資金狀況選擇有普通型和熱管型類別；

●  結構材料有碳鋼、不銹鋼、不銹鋼+碳鋼及其他特殊鋼。

● 煙氣余熱回收裝置安裝方便，可在煙囪上或煙道上。

四．設備參數

五、設備選型須知

1、鍋爐使用燃料、燃料的熱值、燃料消耗量。

2、排煙溫度、要求排煙降到的值。

3、煙氣余熱回收裝置用于冷卻的水溫度、水量、冷卻水允許溫升。

4、煙囪通徑。
